15管還原爐

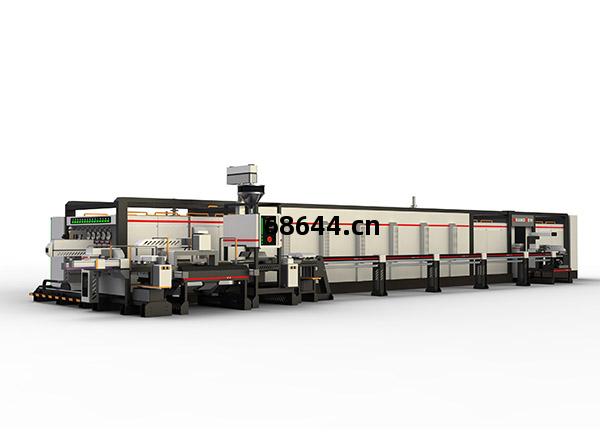

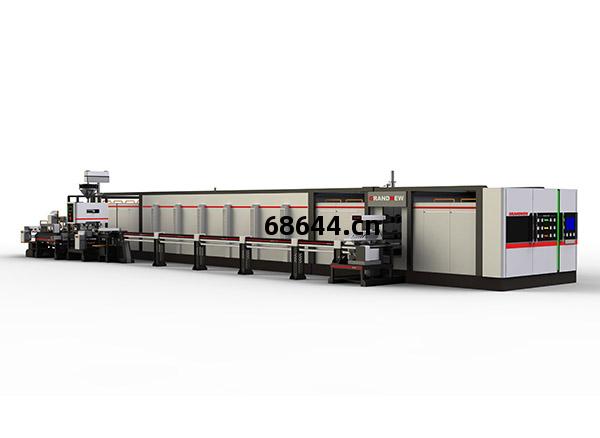

15管還原爐主(zhu)要用(yong)於在氫氣氣氛下將(jiang)氧化(hua)鎢(wu)還原成(cheng)鎢(wu)粉。設(she)備為全(quan)自動控(kong)制。
技(ji)術參數(shu)
|
爐子(zi)型(xing)號(hao) |
GN15R(A) |
|
爐管尺(chi)寸 |
124 mm (ID) |
|
加(jia)熱(re)區長度 |
7390 mm |
|
冷(leng)卻(que)區長度 |
3295 mm |
|
設(she)備重量(liang) |
≈35T |
|
外形(xing)尺(chi)寸 |
19407×5400×3368 mm |
|
加(jia)熱(re)功率 |
460KW |
|
電(dian)源(yuan) |
380V 三(san)相(xiang)交(jiao)流電(dian),50Hz |
|
最(zui)高(gao)工作(zuo)溫(wen)度(du) |
1050℃ |
|
爐內舟皿(min)數(shu) |
27*15 pieces |
|
雙(shuang)層(ceng)舟皿(min)尺(chi)寸 |
上(shang)層(ceng): 466*91*36 mm |
|
氫氣進氣流量 |
Max. 900 Nm3/h |
|
氫氣進氣壓力(li) |
0.03-0.08 bar |
|
氮(dan)氣進氣壓力(li) |
3 bar |
|
壓縮(suo)空氣進氣壓力(li) |
6 bar |
|
氫氣露點(dian) |
-60℃ |
|
溫(wen)度(du)均勻(yun)性(xing) |
同(tong)壹點(dian)溫(wen)度(du)波動≤±5℃ |
結構(gou)及部份功能描(miao)述(shu)
爐體:
- 爐殼:由(you)五(wu)塊(kuai)Q235鋼板(ban)焊接(jie)而(er)成(cheng)。用於安裝(zhuang)爐管、保溫(wen)層(ceng)、發(fa)熱(re)體和測溫(wen)設(she)備。
- 爐架:用10#方管(guan)鋼材焊接而(er)成(cheng),用於支(zhi)撐整個爐體和爐管。
- 保溫(wen)層(ceng):由(you)保溫(wen)材料和耐火(huo)磚(zhuan)組(zu)成(cheng)。保溫(wen)材料包括(kuo):高(gao)鋁(lv)纖維(wei)毯,高(gao)鋁(lv)纖維(wei)折疊(die)塊(kuai),陶(tao)瓷(ci)耐火(huo)纖維(wei)板(ban),矽鈣板(ban)。耐火(huo)磚(zhuan)包括(kuo):輕(qing)質高(gao)鋁(lv)磚(zhuan),重(zhong)質高(gao)鋁(lv)磚(zhuan),擱絲磚(zhuan),碳化(hua)矽(gui)板(ban)。
爐管:
15根(gen)爐管
舟皿(min):
- 450套(tao)完整的(de)雙(shuang)層(ceng)舟皿(min)
- 舟皿(min)材:0Cr28Ni48W5
加(jia)熱(re)和溫(wen)控(kong)系(xi)統
- 6個加(jia)熱(re)區
- 發熱體材質:0Cr27Ai7Mo
- 每個(ge)加(jia)熱(re)區3支(zhi)熱電(dian)偶(ou)(上(shang)、中、下各(ge)壹(yi)支(zhi))
自動化(hua)系(xi)統
- 進舟:通過鏈輪將(jiang)舟皿(min)傳(chuan)送到(dao)爐頭,經(jing)伺服(fu)電(dian)機(ji)驅動的(de)送舟機構(gou)分別(bie)將(jiang)舟皿(min)輸送到(dao)每根爐管進舟位置(zhi),再通(tong)過氣缸(gang)將(jiang)舟皿(min)推(tui)進爐管,關(guan)閉(bi)爐門。
- 出(chu)舟:當(dang)出(chu)料端爐門打開(kai)後(hou),伺服(fu)電(dian)機(ji)驅動的(de)出(chu)舟機構(gou)的(de)氣缸(gang)將(jiang)舟皿(min)勾(gou)出(chu)爐管並(bing)送到(dao)卸(xie)料(liao)系(xi)統。
- 分舟:舟皿(min)進入(ru)卸(xie)料(liao)系(xi)統後(hou),通過(guo)機(ji)械(xie)手(shou)將(jiang)兩(liang)層(ceng)舟皿(min)進行(xing)分(fen)離(li)。
- 壹次(ci)卸(xie)料(liao):氣缸(gang)將(jiang)舟皿(min)推(tui)到(dao)壹(yi)次(ci)卸(xie)料(liao)工(gong)位(wei),再通(tong)過夾(jia)緊(jin)氣缸(gang)固(gu)定(ding)和旋轉(zhuan)氣缸(gang)翻(fan)轉卸(xie)料(liao)。
- N2保護:為確(que)保粉末出(chu)爐後(hou)與(yu)空(kong)氣隔離(li),出(chu)料機(ji)構(gou)安裝(zhuang)有氮(dan)氣管向舟皿(min)通(tong)氮(dan)氣。卸(xie)料(liao)系(xi)統在舟皿(min)進入(ru)到(dao)壹(yi)次卸(xie)料(liao)位(wei)置(zhi)之(zhi)前裝(zhuang)有通(tong)滿(man)氮氣保護的(de)有(you)機(ji)玻(bo)璃罩。進出(chu)保護罩的(de)位(wei)置(zhi)均設(she)有自動開(kai)關的(de)閘(zha)門(men)。
- 刷(shua)舟:壹次卸(xie)料(liao)完成(cheng)後(hou)通過(guo)氣缸(gang)將(jiang)舟皿(min)推(tui)到(dao)刷(shua)舟工位,通過(guo)兩(liang)臺小電(dian)機(ji)帶(dai)動金(jin)屬(shu)刷(shua)子(zi)進行(xing)刷(shua)舟操(cao)作(zuo)。
- 二(er)次卸(xie)料(liao):刷(shua)舟後(hou)再進行(xing)二(er)次翻(fan)轉倒(dao)料(liao)。
- 裝(zhuang)料:通(tong)過氣缸(gang)將(jiang)舟皿(min)推(tui)到(dao)裝(zhuang)料(liao)工位,當(dang)系(xi)統檢測(ce)到有(you)舟皿(min)時自動啟動電(dian)子(zi)稱根(gen)據預(yu)先設(she)定的(de)重(zhong)量(liang)分(fen)別(bie)對上、下舟皿(min)進行(xing)裝(zhuang)料(liao);
- 勻(yun)料(liao):通過氣缸(gang)將(jiang)舟皿(min)推(tui)到(dao)勻(yun)料(liao)工位,再通(tong)過氣缸(gang)帶(dai)動勻(yun)料(liao)裝置(zhi)進行(xing)移(yi)動;
- 疊(die)舟:通過氣缸(gang)將(jiang)裝(zhuang)好料的(de)舟皿(min)推(tui)到(dao)疊(die)舟工位,機械(xie)手(shou)將(jiang)上(shang)層(ceng)舟皿(min)疊(die)加(jia)到(dao)下層(ceng)舟皿(min)上(shang);
電(dian)控(kong)系(xi)統
- Siemens S7-300 PLC對工(gong)藝(yi)過(guo)程進行(xing)控(kong)制(包括(kuo)溫(wen)度(du),氣體流量等(deng))
- 十五(wu)個玻(bo)璃轉(zhuan)子(zi)流(liu)量(liang)計(ji)
- 開(kai)關爐門和推舟氣缸(gang)采(cai)用電(dian)磁(ci)閥
- 可視化(hua)-PC系(xi)統:西門(men)子(zi)工(gong)控(kong)機
- 操(cao)作(zuo)語言:中文和英文。
氣體系(xi)統
氣體匯(hui)流排(pai):分(fen)別設(she)有氫氣和氮氣的(de)主(zhu)管(guan)道(dao)。通(tong)過(guo)玻(bo)璃轉(zhuan)子(zi)流(liu)量(liang)計(ji)對氣體進行(xing)測(ce)量(liang)並通過(guo)電(dian)磁(ci)閥對氣體進行(xing)控(kong)制。
主(zhu)要配置(zhi)
電(dian)氣部分(fen)
|
斷路器(qi) |
施(shi)耐(nai)德 |
|
小型(xing)斷路器(qi) |
|
|
接觸器(qi),接頭 |
|
|
繼(ji)電(dian)器(qi) |
|
|
控(kong)制按鈕(niu) |
|
|
控(kong)制開(kai)關 |
|
|
LED指(zhi)示燈(deng) |
|
|
電(dian)源(yuan) |
|
|
電(dian)機(ji)斷(duan)路器(qi) |
|
|
急(ji)停按鈕(niu) |
|
|
伺服(fu)電(dian)機(ji) |
|
|
控(kong)制櫃,面(mian)板(ban) |
中國(guo)供應商 |
|
端子(zi)盒(he) |
|
|
電(dian)纜 |
|
|
限位開(kai)關 |
|
|
控(kong)制變(bian)壓器(qi) |
|
|
快(kuai)熔和快(kuai)熔環(huan) |
威(wei)耐爾(er) |
|
中間(jian)繼(ji)電(dian)器(qi) |
菲尼克斯 |
|
接(jie)近(jin)開(kai)關 |
圖(tu)爾(er)克 |
|
電(dian)機(ji)和減(jian)速機(ji) |
SEW |
|
晶閘管(guan)控(kong)制器(qi) |
AEG |
|
PLCs |
西門子(zi)S7 300加(jia)ET200M |
|
工(gong)控(kong)機 |
西門子(zi) |
|
壓力(li)傳(chuan)感器(qi) |
E+H |
|
玻(bo)璃轉(zhuan)子(zi)流(liu)量(liang)計(ji) |
中國(guo)供應商 |
|
警(jing)報(bao)燈(deng) |
美國(guo)供應商 |
機(ji)械(xie)部分(fen):
|
絲桿,滑(hua)塊(kuai),導(dao)軌(gui) |
中國(guo)供應商 |
|
舟皿(min) |
|
|
發(fa)熱(re)體(ti) |
|
|
爐管 |
|
|
保溫(wen)材料,耐火磚(zhuan) |
|
|
氣動元(yuan)件(jian)(控(kong)制,執(zhi)行(xing)) |
力(li)士(shi)樂(le) |
註:推舟氣缸(gang)為新(xin)大(da)公司(si)專利(li),供(gong)應商及相(xiang)關圖(tu)紙均不(bu)提(ti)供。
質保期(qi)
質保期(qi)為自終驗(yan)收(shou)協(xie)定簽(qian)署後(hou)壹年內。此質保只限於對損(sun)壞(huai)零件的(de)更(geng)換。
以(yi)下情況(kuang)質保無(wu)效(xiao):
- ①設(she)備未按賣(mai)方(fang)的(de)說(shuo)明(ming)書安裝及使(shi)用。
- ②未(wei)經(jing)賣(mai)方(fang)授權(quan)的(de)人(ren)員(yuan)進行(xing)設(she)備維(wei)修及更(geng)改,使(shi)用了(le)非(fei)賣(mai)方(fang)提(ti)供或(huo)指(zhi)定(ding)的(de)備(bei)件(jian)。
- ③非(fei)正常(chang)使(shi)用設(she)備的(de)損(sun)壞(huai)。
此質保未(wei)包括(kuo)因正常(chang)磨損(sun)、腐蝕或(huo)維(wei)護不(bu)當(dang)而(er)損(sun)壞(huai)的(de)零件。此質保未(wei)包括(kuo)易損(sun)件。如(ru)是(shi)賣(mai)方(fang)采購(gou)的(de)外(wai)購(gou)件(jian),質保範(fan)圍不(bu)超過(guo)供應商提(ti)供的(de)質保範(fan)圍。
-
技(ji)術文件
為保證(zheng)設(she)備的(de)安(an)全(quan)操(cao)作(zuo)和正常(chang)維(wei)護,隨(sui)機(ji)發運(yun)的(de)技(ji)術文件包括(kuo)以下中英文雙語文件二(er)套。
- 安(an)裝(zhuang)圖(tu)紙
- 系(xi)統圖(tu)
- 備件(jian)清(qing)單
- 接線圖(tu)
- PLC程序
- 操(cao)作(zuo)指導(dao)
- 說明(ming)書
- 供貨範(fan)圍定(ding)義(yi)
包含在供(gong)貨範(fan)圍內(nei)的(de):
- 完整的(de)還原爐;
- 壹套(tao)完整的(de)自動化(hua)系(xi)統
- 壹套(tao)完整的(de)雙(shuang)層(ceng)舟皿(min)
- 隨(sui)設(she)備發出(chu)的(de)如(ru)下備(bei)品備(bei)件:
|
零件名稱 |
數(shu)量(liang) |
品(pin)牌 |
|
發(fa)熱體 |
3 |
中國(guo)供應商 |
|
高(gao)鋁(lv)纖維(wei)折疊(die)塊(kuai) |
1 |
|
|
氟橡膠密封墊(dian)(OD170*10) |
3 |
|
|
氟橡膠密封墊(dian)(OD160*10) |
3 |
|
|
法(fa)蘭(lan)密封圈 |
15 |
|
|
防滑橡膠墊(dian) |
4 |
|
|
限位開(kai)關 |
4 |
|
|
感應開(kai)關 |
4 |
亞(ya)德客(ke) |
|
晶(jing)閘管(guan)控(kong)制器(qi) |
1 |
AEG |
|
接近開(kai)關 |
2 |
圖(tu)爾(er)克 |
|
工(gong)具箱 |
1 |
|
未包含在賣(mai)方(fang)供貨(huo)範(fan)圍且(qie)需由(you)買方(fang)在安(an)裝工作(zuo)開(kai)始之(zhi)前準(zhun)備好(hao)的(de):
- 動力(li)電(dian)到(dao)電(dian)源(yuan)櫃外接(jie)線點(dian)的(de)連(lian)線;
- UPS電(dian)源(yuan)
- 連(lian)接到(dao)設(she)備的(de)所(suo)有(you)冷(leng)卻(que)水、壓縮(suo)空氣、及各(ge)工(gong)藝(yi)氣體的(de)供(gong)應管道(dao);
- 設(she)備地(di)基(ji)及天(tian)花(hua)板(ban)布局(ju);
- 用於測試(shi)運(yun)行所(suo)需的(de)工(gong)作(zuo)介質和工藝(yi)材料;
- 電(dian)話:0731-57803660、52830208、57803661-808
- 傳(chuan)真:0731-57803663
- 地(di)址:湘(xiang)潭縣易俗河(he)鎮雲龍(long)東(dong)路與(yu)紫(zi)竹路交(jiao)界(jie)處(chu)(細心塘)
